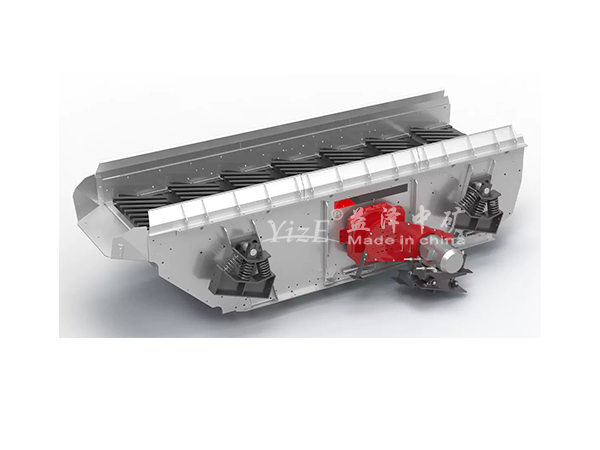

设备概述

NYKHD系列重型渣土筛是一款专为处理高负荷、大颗粒、复杂成分渣土设计的筛分设备，适用于建筑垃圾分选、矿山渣土处理、工程土方筛分等场景。其核心功能是通过强力振动筛分，实现渣土中不同粒径物料的分离（如石块、砖瓦、金属碎片与细土的分选），同时具备抗冲击、耐磨损、长寿命等特点，满足恶劣工况下的连续作业需求。

工作原理

1. 强力振动筛分：

   • 采用双轴重型激振器，产生高强度直线或椭圆振动轨迹，推动渣土物料快速分层与透筛。

2. 多层筛分：

   • 物料通过2-3层不同孔径的筛网（通常上层筛孔较大，下层逐级减小），实现多级粒度分离。

3. 抗堵孔设计：

   • 振动加速度高（可达5-7g），结合弹性筛面或钢制筛板的自清洁功能，防止大块物料卡堵筛孔。

4. 物料抛掷与输送：

   • 振动方向角可调，控制物料在筛面上的抛掷高度与移动速度，平衡筛分效率与处理量。

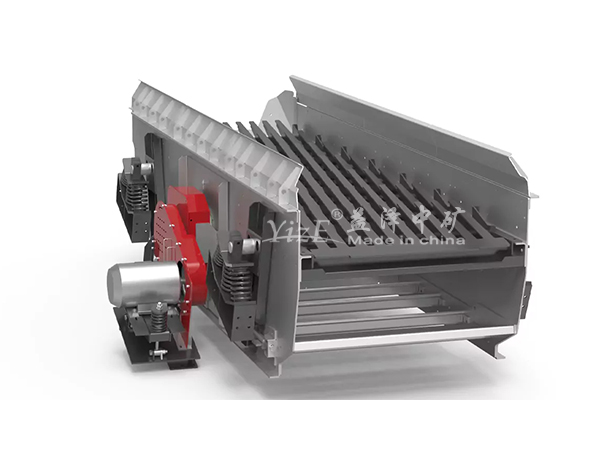

结构特点

1. 重型筛箱结构：

   • 采用加厚钢板焊接框架，关键部位焊接加强筋，抗冲击、抗变形能力强，可承受大块物料（≤400mm）的瞬时冲击。

2. 耐磨筛板：

   • 上层筛板采用高锰钢或耐磨合金钢，下层可选聚氨酯筛网，延长使用寿命并降低噪音。

3. 双轴激振器：

   • 齿轮同步强制驱动，激振力大（高达100kN），轴承采用稀油润滑，散热性能好，适合长时间高负荷运行。

4. 减震系统：

   • 橡胶复合弹簧或空气弹簧支撑，吸收振动能量，减少对基础的冲击，降低设备故障率。

5. 模块化设计：

   • 筛板、激振器、弹簧等关键部件模块化设计，支持快速更换，减少停机维护时间。




技术优势

1. 超高处理能力：

   • 单机处理量可达200-800t/h，适应大规模渣土筛分需求。

2. 强抗冲击性：

   • 可处理含大块砖石、金属杂物的复杂渣土，很大入料粒度≤400mm。

3. 耐磨长寿命：

   • 关键部件（筛板、激振器）寿命比普通筛分设备延长50%以上。

4. 精准分级：

   • 通过多层筛网配置，可分离出3-4种不同粒径物料（如0-10mm细土、10-50mm骨料、>50mm废料）。

5. 低维护成本：

   • 稀油润滑系统减少轴承磨损，模块化设计降低备件更换难度与成本。

6. 环保兼容性：

   • 可选配防尘罩或喷淋抑尘系统，减少筛分过程中的粉尘扩散。

典型应用场景

• 建筑垃圾处理：拆除废料中混凝土块、砖瓦、木材与渣土的分离回收。

• 矿山渣土筛分：露天矿剥离土方中矿石与废石的预筛分。

• 工程土方筛分：地铁、隧道开挖渣土的粒度分级与资源化利用。

• 填埋场筛分：混合垃圾中可回收物料（金属、塑料）与渣土的分离。

• 河道清淤：淤泥中砂石、垃圾的筛分与净化。




选型参数参考

注意事项

1. 物料预处理：

   • 含超大块物料（>400mm）需配置颚式破碎机预破碎，避免损坏筛板。

2. 润滑管理：

   • 定期检查激振器油位及油质，每运行500小时更换润滑油。

3. 筛板检查：

   • 每周检查筛板磨损情况，及时更换局部破损筛网，防止筛分效率下降。

4. 负载均衡：

   • 进料需均匀分布至筛面全宽，避免偏载导致筛箱结构变形。

5. 环境适应性：

   • 低温环境需选用低温橡胶弹簧，防止弹性失效。



与同类设备对比优势

NYKHD系列重型渣土筛凭借其超强负载能力、高可靠性与精准分级性能，已成为建筑垃圾资源化、矿山渣土处理领域的核心设备。如需选型支持或定制化方案，请提供以下信息：

• 渣土成分（如含大块物料比例、金属杂质含量）

• 筛分目标（如分级粒度、回收率要求）

• 处理量及工作环境（如湿度、温度）

• 环保要求（是否需要防尘、降噪配置）
